级联型H桥拓扑结构简单，扩展灵活，目前已经在高压级联型变频器、静止无功发生器 SVG 中获得了广泛应用。

在工业应用中，电机作为风机、泵、压缩机、皮带机、破碎机等各种机械设备的驱动装置，其耗电量巨大。采用级联型变频器与生产工艺相结合，可以显著地降低电机能耗。

SVG 主要应用于提升电网的输电容量及稳定暂态电压，也可实现输配电网、风电和光伏电站无功调压，矿山、石化、煤矿、等行业的功率因数控制、母线电压闪变抑制及补偿不平衡负荷、滤除负荷谐波电流，达到提高电能质量，节约用电的目的。

宏微科技推出75A-450A不同电流等级的半桥模块和75A-150A的H桥一体化模块。通过每相采用单个或两个及以上半桥模块并联，基本可以覆盖3kV-10kV高压变频器的中小功率范围和一部分大功率范围、3kV-35kV级联储能系统的中等容量范围、3kV-35kV SVG 的中等容量范围。同时针对小功率段的高压变频器，使用 H 桥一体化模块，可以减少模块使用数量，大幅削减链节体积，降低结构成本。

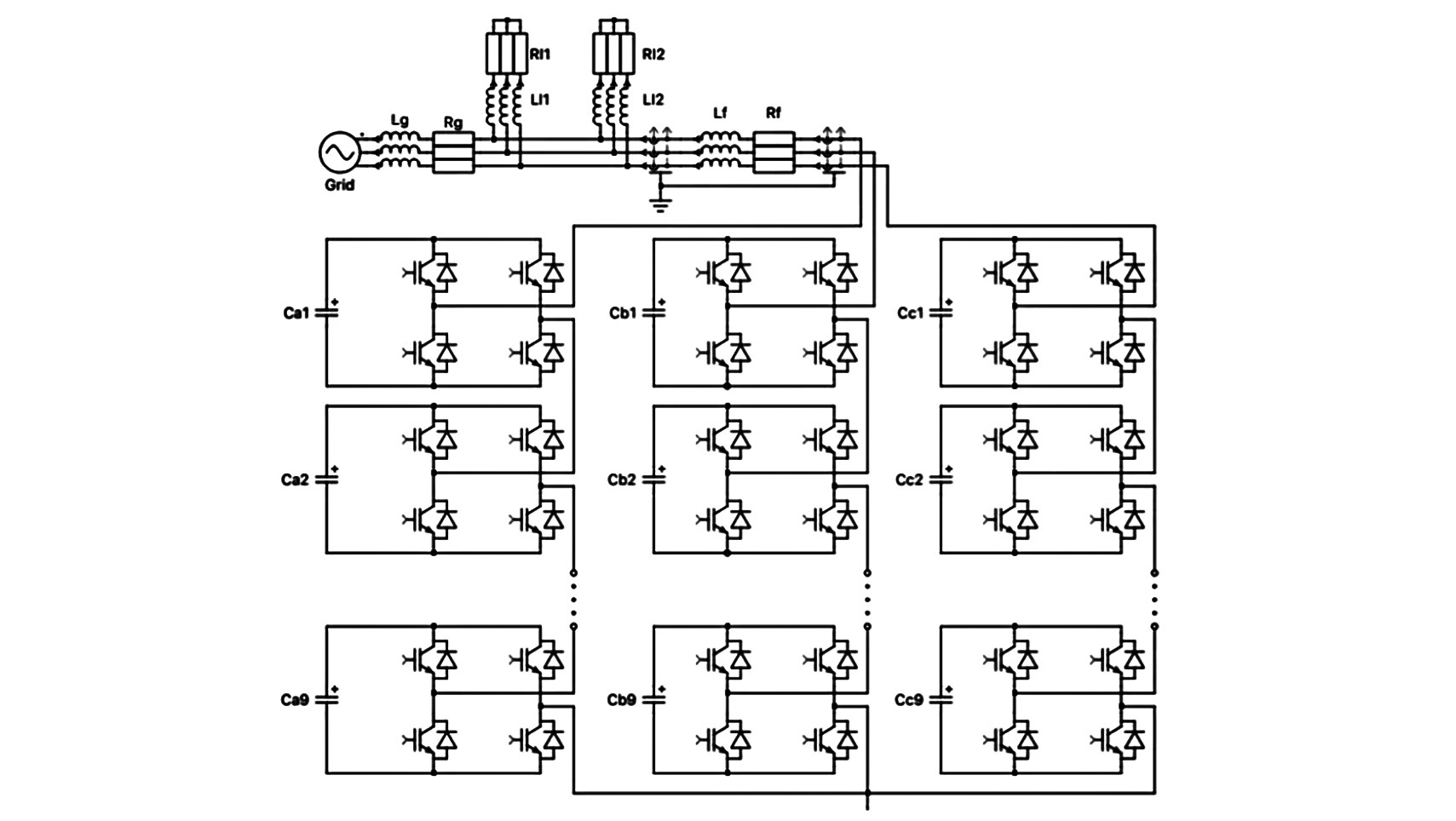

拓扑结构
